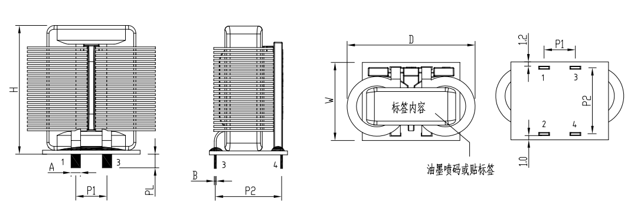

SQ3024扁平線電感封裝尺寸圖
| H | D | W | P1 | P2 | A | B | PL |
| 30.0Max. | 32.0Max. | 17.0Max. | 10.0±0.5 | 14.0±0.5 | 1.9±0.5 | 0.7±0.3 | 3.2±0.5 |
| H | D | W | P1 | P2 | A | B | PL |
| 19.0Max. | 35.0Max. | 30.0Max. | 29.4±0.5 | 21.3±0.5 | 2.6±0.5 | 1.2±0.5 | 3.5±0.5 |
SQ3024扁平線電感系列參數
| 型號 | 線徑 mm (厚度*寬度) | 共模感量 (mH Min) | 額定電壓MAX | 額定電流（A） |
安裝方式 |
排距*腳距（mm） | DCRmΩ MAX |
| SQ30V0716-8.5A-3.7mH | 0.6*1.8 | 3.7 | 264 VAC | 8.5 | 立式 | 10*14 | 18 |
| SQ30H0717-22.0A-1.0mH | 1.1*2.5 | 1.0 | 264 VAC | 22.0 | 臥式 | 29.4*21.3 | 4 |
